ジブクレーン1トン

Kinocranes ジブ クレーン 1 トンは、1000kg の吊り上げ需要がある製造工場、メンテナンス ワークショップ、組立ライン向けに専門的に設計されています。繰り返しの吊り上げ作業に安定した構造と正確な操作を提供し、信頼性の高い産業用マテリアルハンドリングソリューションとして機能します。

技術仕様

耐荷重と基本構成

• 定格荷重：1000kg（1トン）
• 作業半径: 標準 3m ～ 8m、構造計算に応じて最大 10m までカスタマイズ可能
• 揚程高さ: 現場の作業場の条件に応じて完全に設定可能-
• デューティークラス: ISO 4301、A2～A3 産業用中デューティーに準拠

建築基準

• メインブーム材質: Q345B / ASTM A572 グレード 50 鋼を採用し、長期の重荷重使用に耐える高い引張強度を備えています。-
• コラム構造: 厚いスチールコラム構造で、しっかりとした設置を保証するために追加の強化ベースプレートが取り付けられています。
• 回転タイプ: ピラーマウントモデルの場合はフル 360 度回転。壁掛けバージョンには 180 度の回転機能が付いています。
• ブームの設計: H- ビームまたは I- ビームのプロファイルで構築され、しっかりとした耐荷重性と構造的剛性を確保します。
• 表面仕上げ: 防食性と長寿命を実現する工業用エポキシ粉体塗装-

取り付けタイプ

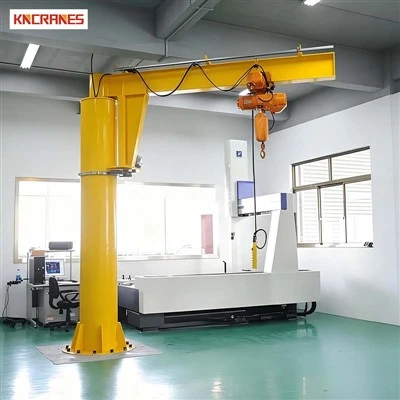

ピラー-取り付けられた 1 トン ジブ クレーン

-自立柱の設計には鉄筋コンクリート基礎が必要です。完全な 360 度回転をサポートし、ワークステーションの適用範囲とレイアウトの柔軟性を最大化します。ケミカルアンカーボルトで固定し、コンクリートスラブに安定して設置できます。

壁取り付け式 1 トン ジブ クレーン-

-建物の構造柱や壁に直接取り付けられる省スペース設計。回転は 180 度に制限されており、床面積が限られており、利用可能な構造サポートがある工場に最適です。

ホイストの互換性

当社の 1 トン ジブ クレーンは、さまざまな現場の作業条件に合わせて複数のホイストの選択をサポートしています。-

• 電気チェーンブロック：定格荷重1トン、速度調整可能。昇降速度 4 ～ 8 m/min シングルスピード、2 ～ 8 m/min デュアルスピードで正確なハンドリングを実現します。
• 手動チェーンホイスト: 電源のない場所に最適で、頻繁に使用しない軽荷重用途に経済的な選択肢です。{0}
• ワイヤーロープホイスト：5mを超える高さの吊り上げに適しており、最大12m/分の高速作業速度に対応します。

産業用途

製造と機械加工:CNC ワークショップ、組立ライン、製造ベイに最適です。原材料の移動、部品の実装、完成品の輸送に幅広く使用されます。

自動車産業:エンジン アセンブリ、トランスミッション、シャーシ部品の取り扱いに適しています。. 1 トンの容量は、ほとんどの自動車サブアセンブリの吊り上げ需要を完全に満たします。-

金属加工:鋼板のレイアウト、溶接アセンブリの搬送、溶接および製造ゾーン内での治具の設置に最適です。

倉庫と物流:物流・物流倉庫における注文の仕分けやパレットハンドリング、日常の棚卸作業などに応用できます。

メンテナンスワークショップ:工場の日常メンテナンス時の設備のオーバーホールやスペアパーツの交換、工具の手配に最適です。

インストール要件

基礎標準（柱-取り付け）

• コンクリート圧縮強度: 最小 25 MPa (3,625 psi)
• 床スラブの厚さ: 標準設置の場合、最小 200mm (8 インチ)
• 基礎補強：スチールメッシュ補強が必須です
• アンカーボルト：M16・M20ケミカルアンカーボルト、埋込深さ150～200mm

構造要件 (壁掛け-)

• 建物の柱の耐荷重は構造解析によって検証する必要があります
• 取り付けブラケット: 安全率 1.5 以上の重量鋼設計
• 留め具: 標準トルクで取り付けられたグレード 8.8 高力ボルト-

運用上の利点

• 低ヘッドルーム設計: 最適化されたブームプロファイルにより、作業場内の限られた垂直高さを最大限に活用します。
• スムーズな回転：精密ベアリング構造により回転抵抗が軽減され、1000kgの荷重も楽々扱えます。
• 屋外および腐食環境オプション:当社では、屋外暴露や腐食性の作業現場に適した溶融亜鉛めっき部品とカスタム エポキシ塗装仕上げを提供しています。{0}
• 世界的な安全コンプライアンス:すべてのユニットは FEM、DIN、ISO 規制に準拠しており、ヨーロッパおよび国際市場での販売と展開をサポートする CE 認証を取得しています。

技術パラメータ表

パラメータ	仕様
安全使用荷重	1000kg（1トン）
標準アウトリーチ	3m – 8m
回転範囲	360度（柱）/180度（壁）
上昇速度	4～8m/min（電動ホイスト）
電源	380V/415V、50Hz（標準）
デューティサイクル	A2～A3 中型
安全係数	最小1.5
表面仕上げ	エポキシ粉体塗装

よくある質問

Q：1トンジブクレーンと2トンジブクレーンの違いは何ですか？

A: 重要なギャップは吊り上げ能力です。 1 トン モデルは最大 1,000 kg をサポートし、2 トン ユニットは 2,000 kg をサポートします。- 1T バージョンでは、床基礎が簡素化され、構造補強が少なくなり、1 日の作業量が 1,000 kg 未満であればより予算に優しいです。-

Q: 1トンジブクレーンは既存のコンクリート床に設置できますか?

A: コンクリート床が構造要件を満たしている場合にのみ可能です。スラブの厚さ、コンクリートの強度、鉄筋の配置を現場で確認する必要があります。-通常床厚200mm以上、強度25MPa以上。床が基準を満たしていない場合は、補強または別途ベースが必要です。

Q: 1トンジブクレーンの最大到達距離はどれくらいですか?

A:標準ブーム長さは3m～8mです。構造計算後、10mまでの特注長さが可能です。長いブームは 1000kg の全荷重下での安定性テストに合格する必要があります。

Q: 電動ホイストにはどのような電源が必要ですか?

A: 通常の電源は 3 相 380V/415V 50Hz です。当社は北米市場向けに 460V 60Hz バージョンを提供しています。軽負荷用途には単相 220V/240V を選択できます。現場配線には過負荷保護、絶縁スイッチ、信頼性の高い接地が必要です。ホイストの出力はモデルに応じて 2.5kW ～ 4kW の間で変化します。

Q: 1トンジブクレーンにはどのようなメンテナンスが必要ですか?

A: ベアリングと可動コンポーネントには定期的に十分な潤滑を行ってください。吊り上げチェーンやワイヤーロープの摩耗を検査し、ボルトの締め付けを確認し、安全装置を定期的にテストしてください。製品ガイドラインに従って電動モーターとブレーキを保守してください。安全な操作のために、四半期に一度の専門的な検査をお勧めします。

Q：屋外設置は可能ですか？

A: はい。屋外バージョンには、亜鉛メッキまたはステンレス鋼部品、耐候性電気エンクロージャ、および防食コーティングが採用されています。-風荷重は構造設計時に計算されます。カスタマイズされた屋外ソリューションについては、当社のエンジニアリング チームにお問い合わせください。

Q: 柱{0}}設置型と壁-設置型、どちらを選択しますか?

A: ピラーマウントタイプは、建物の構造に依存せず、360 度自由に回転し、独立したレイアウトを実現します。壁掛けタイプは、180 度回転のみで床面積を節約できます。選択は、ワークショップのレイアウト、構造条件、作業範囲の要件によって異なります。

キノクレーンを選ぶ理由

Kinocranes 1 トン ジブ クレーンは、厳格な国際品質基準に従って製造されています。すべての機器は出荷前に全負荷テストと性能検査を受けます。 ISO9001の認証を取得しており、安定した品質管理を行っております。

• 完全な輸出書類、配送手配、海外アフターサービスを備えた世界的な輸出能力。{0}}
• ISO、FEM、DIN、CE 認証に完全に準拠しており、グローバル市場へのアクセスを実現します。
• 標準外のサイズ、特殊な環境、自動マテリアル ハンドリングの統合のためのカスタム エンジニアリング サービス。{0}}

技術的な相談、見積もり、カスタマイズされたソリューションについては、当社のセールス エンジニアリング チームにお問い合わせください。
