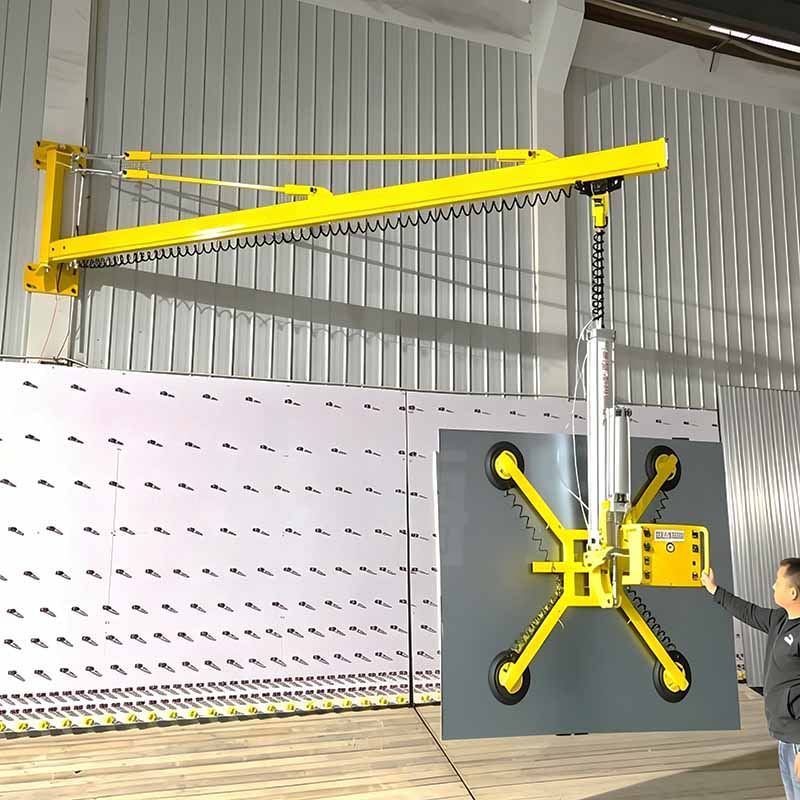

ウォールブラケットジブクレーン

産業用吊り上げ作業用タイロッド壁掛けジブクレーン

Kino Cranes は、生産ライン、建物の柱、作業場ベイに沿った工場のマテリアル ハンドリングを対象とした、省スペースの壁面固定吊り上げ装置としてウォール ブラケット ジブ クレーンを開発しています。{0}このジブ クレーンは、建築構造物に固定された 1 本のタイロッドによって支えられ、最大 200 度まで回転できます。軽量デッドロード設計は、工場の調達コストの削減に役立ち、作業場、倉庫、組立工場の現場での荷物吊り上げ作業において、コスト効率の高い吊り上げオプションとなります。{{5}

ウォールブラケットジブクレーンとは何ですか?

タイロッド ジブ クレーンとも呼ばれるこの固定式吊り上げ機械は、既存のコンクリート壁または構造用鋼柱に固定されます。自立式ジブ クレーンとは異なり、設置に独立した地面の基礎は必要ありません。-水平ブームは、より高い壁位置に固定された傾斜したタイロッドから安定した支持を得ており、これによりすべての作業荷重が元の建物構造に伝達され、設置面積と全体の建設費用が削減されます。

主な構造部品は以下のとおりです。

• ブーム (I-ビーム / H-):走行ホイストとトロリーを備えた水平耐荷重ビーム-。ユーザーは、実際の耐荷重の要求に基づいて炭素鋼または軽量アルミニウムを選択できます。
• タイロッド:両端ネジ付きのシングル テンション バー。現場の水平調整やブームの水平調整に便利です。-上向きの反力を負担し、動作中にブームを水平に保ちます。
• 壁ブラケットアセンブリ:ボルト接続により壁または柱に固定された形鋼継手。すべての構造接合部は、張力位置溶接を行わないダブルシャーボルトセットアップを採用し、接続の安定性を確保しています。-
• 回転アセンブリ:ブロンズ ブッシングとオイルを浸したブロンズ スラスト ワッシャーが取り付けられており、スムーズな手動回転とワークピースの正確な位置決めを実現します。{0}

仕様

パラメータ	範囲
吊り上げ能力	5トンまで
ブームスパン	最大9m円形
回転角度	200度
取付タイプ	壁・構造柱
ブーム素材	鋼製 I ビームまたはアルミニウム
モータリゼーション	オプション（動力回転可能）

仕様はカスタマイズ可能です。アプリケーション固有の構成については、Kino Cranes エンジニアリング チームにお問い合わせください。-

主な特徴と利点

 経済的な設置

ウォール ブラケット ジブ クレーンを使用すると、自立型の柱や床に設置された基礎が不要になります。{0}}既存の建物の柱や補強壁に荷重を直接伝えることで、設置時間と土木工事コストが大幅に削減されます。

 フック部の全定格容量

構造設計では、ホイストとトロリーの自重 (クレーン容量の最大 15%) と動的衝撃荷重 (容量の最大 25%) が考慮されています。これは、フックで定格容量をディレーティングせずに最大定格容量が利用できることを意味します。-

 スムーズかつ正確な操作

低いブーム自重と、精密に機械加工されたブロンズ ブッシュとスラスト ワッシャーの組み合わせにより、回転抵抗が軽減されます。{0}オペレータは、最大能力であっても、最小限の身体的労力で荷物を正確に配置できます。

 構造的信頼性

すべてのブラケットの取り付け部分は形成されボルトで固定されており、{0}}張力がかかった状態で溶接されることはありません。二重せん断によるボルト接続により、より高い安全率が提供され、特殊な機器を使用せずに現場検査が可能になります。現場でのメンテナンスを簡単に行えるよう、すべてのサービス ポイントにグリース フィッティングが提供されています。-

 簡単なフィールド調整

シングル タイロッドの両端は右ネジになっており、標準的な手動工具を使用してブームのレベリングとアライメント調整が可能です。{0}可動式ボルト固定トロリーストップにより、溶接や切断をせずにスパン構成を変更できます。

アプリケーション

Kino ウォール ブラケット ジブ クレーンは、以下のような複数の重工業分野にサービスを提供します。

1. 機械加工生産ライン:工作機械、組立ステーション、検査台を工場の壁側に沿って局所的に吊り上げます。
2. ワークショップ ベイ サプリメント リフティング:天井走行クレーンやモノレールホイストシステムが到達できない吊り上げエリアの空白部分を補います。
3. 金属加工工場:建築柱の横の切断テーブル、曲げ装置、溶接治具の近くでの材料輸送。
4. 倉庫および物流ヤード:ドックの壁および列アレイの横での商品の積み下ろし。
5. 機器修理ワークショップ:狭いフロアスペースの作業場でのメンテナンスのために、エンジン、ギアボックス、かさばるスペアパーツを吊り上げます。-

インストール要件

ウォール ブラケット ジブ クレーンを指定する前に、次の条件が満たされていることを確認してください。

• 構造的適切性:取り付けの壁または柱は、クレーンの合計重量、最大定格荷重、およびすべての動的力を支えることができなければなりません。資格のあるエンジニアによる構造評価をお勧めします。
• オーバーヘッドクリアランス:対角タイロッドとその上部ブラケット接続を収容するために、ブーム アークの上に十分な垂直スペースが存在する必要があります。最小クリアランスはブームのスパンとタイロッドの形状によって異なります。
• 電源 (電動の場合):動力回転または電動トロリー構成の場合は、適切な電源および制御配線が取り付け場所に配線できることを確認してください。

Kino Cranes は、経験豊富な海外設置チームを通じて、完全な設置ガイダンスとオンサイトでの試運転サポートを提供します。{0}

キノクレーンを選ぶ理由

15 年以上のクレーン製造経験、280 エーカーの生産施設、180+ のエンジニアと技術者を含む 1,200 人以上の従業員を擁する Kino Cranes は、国際品質基準を満たすウォール ブラケット ジブ クレーンを提供しています。

• CE/ISO認定– すべての製品は CE および ISO 認証を取得しています。重要なコンポーネントは、ABB、SEW、Siemens、SKF、NSK などの世界的に認められたブランドから調達されています。
• カスタムエンジニアリング– ブームの長さ、容量、ブームの材質、電動化は現場固有の要件に合わせて調整できます。{0} OEMおよびODMサービスが利用可能です。
• グローバルな展開– クレーンは 50+ か国に販売されており、4 つの海外オフィスが現地サポートを提供しています。
• エンド{0}}ツー-サービス– 設計、製造から配送、設置、試運転、アフターメンテナンスまで。{0}}

よくある質問

Q: ウォールブラケットジブクレーンとウォールカンチレバージブクレーンの違いは何ですか?

ウォールブラケットジブクレーンは、トップブームサポートに傾斜タイロッドを使用し、垂直荷重をロッド張力に変換します。タイロッド構造を解消したカンチレバータイプ。そのブームは、垂直荷重と曲げモーメントを同時に支える壁ブラケットのみに依存しています。ウォールブラケットジブクレーンは、より長いスパンとより軽量なブーム重量を実現しながらも、タイロッド設置のための確保された頭上スペースを必要とします。

Q: Kino クレーンが提供するウォール ブラケット ジブ クレーンの標準能力とスパンはどれくらいですか?

標準荷重範囲：250kg～5トン、ブーム最大スパンは9mに達します。 -構造実現可能性監査後のクライアントのリクエストに応じて、非標準のカスタマイズ設計も可能です。

Q: ユーザーはウォールブラケットジブクレーンに電気駆動システムを装備できますか?

はい。手動回転が標準構成です。動力付き旋回とモータートロリーはオプションのアップグレードです。高頻度操作や 2 トンを超える負荷の場合は、オペレータの疲労を軽減するために電気セットアップを推奨します。-

Q：クレーン設置に適した壁・柱はどのようなものですか？

取り付けベースは、静的荷重と動的な複合荷重に耐えることができる認定された鉄筋コンクリート壁、鋼鉄柱、またはコンクリート柱でなければなりません。当社のエンジニアリング チームは構造テストを完了し、建物図面に基づいて的を絞った取り付け提案を提案します。

Q: タイロッドの取り付けにはどれくらいのヘッドルームスペースが必要ですか?

タイロッドはブームの先端からより高い壁固定点まで斜めに伸びています。通常、ブーム上面から 1.5 ～ 3m の隙間があります。正確な高さはブームのスパンとロッドの取り付け角度によって異なります。お客様の事前検証のために、見積り期間中に詳細な寸法図を提供します。-

Q: 機械全体として納品されますか、それとも分割された部品として納品されますか?

ウォールブラケットジブクレーンは、輸送コストを削減するためにモジュール式の個別コンポーネントに梱包されています。すべての現場組立は現場溶接を行わずにボルト接続を使用します。当社のエンジニアリング チームを派遣して、現場での組み立て、調整、最終的な試運転を行うこともできます。{1}

Q：定期メンテナンスの内容は？

毎日のサービスには、プリセット グリース フィッティングによる回転ブッシュとスラスト ワッシャーの定期的な潤滑、ボルトの締まり具合の定期的な目視検査、およびタイロッドの張力テストが含まれます。詳細なメンテナンスマニュアルは完成したクレーンと一緒にお届けします。

Q: -シンガポール国外でもアフターサービスを利用できますか?

当社は50カ国以上にクレーンを納入しており、海外に4つの事務所を運営しています。 -グローバルなオンサイト設置、試運転、メンテナンス サービスをご利用いただけます。ローカル サービス サポートを確認するには、お問い合わせください。

見積もりを依頼する

Kino Cranes は、最大 5 トンの容量、最大 9 メートルのスパンのウォール ブラケット ジブ クレーンを製造しています。ご要望に応じて、特定の構造条件、環境要件、または業界標準に合わせたカスタム構成も可能です。

アプリケーションについて話し合ったり、詳細な提案をリクエストしたりするには、お問い合わせページから当社のエンジニアリング チームにご連絡いただくか、直接メールでご連絡ください。

今すぐ連絡する
