フロアジブクレーン

フロアジブクレーンは回転カンチレバー吊り上げシステムで、そのコラムは独自のベースプレート上に立っており、吊り上げ荷重全体を専用のコンクリート基礎に伝達します。壁-または梁-に取り付けられたジブとは異なり、荷重の一部を支えるために既存の建物部材に依存しません。加重スキッド上のポータブルユニットとは異なり、一度作動すると動きません。この区別 - 柱とスラブ間の永続的で設計された接続 - は、床置き型ジブ クレーンを構造クラスとして定義し、容量、到達距離、およびホイストの選択に関する下流側のすべての決定を決定します。

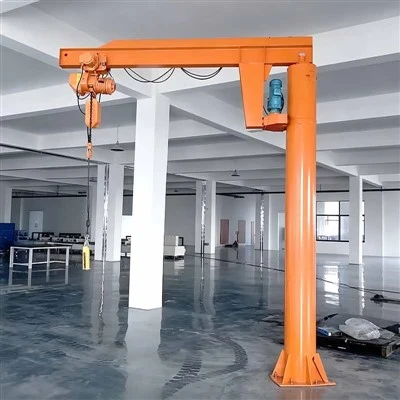

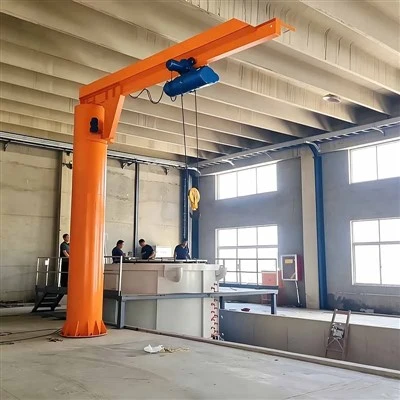

床置き型ジブ クレーンは、ベースプレートに固定された垂直支柱、支柱の周囲を旋回する水平ジブ アーム、アームに沿って移動するトロリー ホイスト アセンブリで構成されています。{0}コラムには吊り上げ荷重が直接かかりません。その主な機能は、ジブ アームを適切な作業高さに維持し、アームによって生成された曲げモーメントをベースプレートに伝達することです。荷重は、垂直圧縮、水平せん断モーメント、および転倒モーメントの 3 つの形式で基礎に分散されます。このクレーンは建物の構造を共有するのではなく、独自の足場に完全に依存しているため、既存の柱の間隔、使用可能な壁、または屋根トラスの耐荷重能力の制限を受けることなく、生産ニーズに応じて吊り上げポイントを配置できます。

この構造上の独立性により、床置き型ジブ クレーンが工作機械セル、溶接ベイ、メンテナンス ステーション、その他の作業ゾーンに広く選ばれている理由が説明されています。持ち上げ位置は、最も近くにある構造的サポートが利用できる場所によって制限されるのではなく、作業エリアの真上に配置できます。







すべてのフロア ジブ クレーンが同じ方法でスラブに固定されているわけではありません。 3 つの取り付け方法が使用され、その選択は取り付け順序と将来の再配置オプションの両方に影響します。

• 既存のスラブにベースプレートをボルトで固定します。{0}柱ベースプレートに穴を開け、化学的または機械的なアンカー ボルトを使用して、事前に注入され荷重が確認されたコンクリート床に固定します。{0}この方法は、適切な既存スラブを持つ施設に適しており、設置までの最短ルートです。
• 鋳造{0}}基礎-に埋め込まれたベースプレート。ベースプレート、またはベースプレートに接続されたアンカーケージは、注入前に生コンクリートに設置されるため、接続は表面固定ではなく基礎の一体部分になります。このアプローチは通常、アンカーの引き抜き抵抗とせん断抵抗を最大化する必要がある、より高い容量またはより長いアウトリーチ構成で選択されます。-
• スリーブ-のインサート取り付け。鋼製スリーブが基礎に鋳造され、柱が挿入され、ウェッジまたはシムで水平にされて、所定の位置に溶接またはグラウト注入されます。この方法では、最初のコンクリート打設から柱が分離されるため、位置合わせの修正が簡素化され、後でクレーンを新しいベースプレートの位置に再配置する必要がある場合に柱を取り外してリセットすることができます。

正しい方法は、費用だけではなく、既存の床の状態、プロジェクトのスケジュール、定格荷重ケース、将来の移転が現実的な要件であるかどうかによって決まります。-。





すべての床置き式ジブ クレーンは 3 つの異なる反応を基礎に伝達するため、3 つすべてを個別にチェックするのではなく、一緒にチェックする必要があります。

反応	ソース	基礎要件
垂直荷重	定格荷重にジブ アーム、トロリー、ホイストの自重を加えたもの-	ベースプレートの下の適切な支持力とスラブの厚さ
水平せん断	旋回加速、トロリー移動、およびあらゆる側面荷重	横方向の抵抗に耐えられるサイズのアンカー ボルトまたは埋め込みスリーブ
ひっくり返る瞬間	積載重量に作業半径での到達距離を乗じたもの	ベースプレートのサイズ、アンカーの間隔、転倒に耐えるのに十分な補強

転倒モーメントはアウトリーチに応じて直接的に増大するため、同じ定格荷重において長いジブアームは常に短いものよりも大きなベースプレート設置面積、より深い補強、またはより重い基礎質量を必要とします。あるキャパシティ アウトリーチの組み合わせ向けに設計された基盤が、再検証なしに別のキャパシティ アウトリーチの組み合わせに適しているとは想定できません。-





パラメータ	このクレーンクラスの一般的な範囲
定格容量	125kg～5,000kg
アウトリーチ	2 メートルから 10 メートル、大容量階層ほど低くなります-
旋回角度	最大 360 度、またはサイトの障害物により必要な制限されたセクター
ジブプロファイル	低い-頭上空間の I-ビームまたはボックス-セクション アーム
旋回ドライブ	標準として手動、より高い周波数の使用には電動回転も利用可能-
トロリー旅行	手動または電動で高速に位置決めを繰り返す
ベースプレートの取り付け	現場条件に応じて、アンカー-ボルト、キャスト-埋め込み、またはスリーブ-インサート

容量と到達距離は、カンチレバー アーム上では反比例します。上記の図は、製品クラスの外側の境界を示しており、同時に利用可能な組み合わせではありません。注文を確定する前に、正確な荷重-半径の組み合わせ、ベースプレートの寸法、アンカーの仕様を実際の現場の基礎と照らし合わせて確認する必要があります。





ジブ アームは、固定吊り上げ装置としてではなく、吊り上げユニットのレールとして機能します。床置き型ジブクレーンホイストは、クレーンの構造とは独立して選択され、定格容量、必要な吊り上げ速度、任務分類、および制御方法に適合します。

• 電気チェーンブロック-ペンダントまたはラジコンを使用して、中程度の負荷を繰り返し持ち上げる場合の標準的な選択肢です。-
• ワイヤーロープホイスト- は、容量または揚程が一般的なチェーン ホイストの制限を超える場合に指定されています。-
• 手動チェーンブロック- は、使用時に電源を供給することが現実的ではない、エレベーターの使用頻度が低い場合に適しています。

ホイストのヘッドルーム、フック アプローチ、トロリーの寸法をクレーンの低ヘッドルーム ジブ プロファイルと照らし合わせて確認し、定格リフト高さ全体をアームの下で使用できるようにする必要があります。{0}}







床置き式ジブ クレーンは他のジブ構成と互換性がなく、取り付け方法は一般的な好みではなく現場の条件に従う必要があります。

• 壁または梁{0}}に取り付けられたジブ クレーン - とは異なり、フロア ユニットはそれ自体の荷重を専用の基礎に運ぶため、検証済みの建物構造が存在しない場所にも設置できます。対照的に、ビームまたは壁に取り付けられたジブ-には、クレーンの全荷重ケースに対応する定格の既存の構造部材が必要です。
• 加重ベース上のポータブル ジブ クレーンと比較して、- フロア ユニットは、アンカー接続が完了すると永続的に設置されます。ポータブルユニットは、永続性と引き換えに、基礎工事なしでクレーン全体を移動できる能力を備えています。

適切な構造梁または柱がすでに存在し、床面積が限られている場合は、梁に取り付けられた構成の方が効率的である可能性があります。{0}リフティングポイントを場所間で移動する必要がある場合は、ポータブルベースが適切な代替手段となります。床置き式ジブクレーンは、吊り上げポイントが固定されており、荷物を運ぶために既存の構造物に頼ることができない場合に最適です。





• 工作機械のロードおよびアンロード ステーション-
• 溶接および製造セル
• 機器の整備やコンポーネントの交換のためのメンテナンスベイ
• 固定ワークステーションでの金型と金型のハンドリング
• 専用の反復可能な吊り上げゾーンが必要な倉庫および発送ポイント
• 荷重伝達に適した壁や頭上の構造部材がない施設







床置き型ジブクレーンは、定格容量だけではサイズを決めることができません。提案が最終決定される前に、次のデータを確認する必要があります。

1. 定格荷重には、フック、スリング、およびフック アタッチメントの下にあるものの重量が含まれます。--
2. 作業半径。コラムの中心線から最も遠い意図されたフック位置まで測定されます。
3. ホイスト本体の寸法を含む、必要なフック高さと利用可能なヘッドルーム。
4. 旋回範囲、障害物の位置、回転角度の制限。
5. 時間当たりのリフトとシフト当たりの総稼働時間を含むデューティ サイクル。
6. スラブの厚さ、コンクリートのグレード、鉄筋など、既存の床と基礎の状態、または新しい基礎が注入されるかどうかの確認。
7. 設置スケジュールおよび将来の移転要件に基づいた、推奨されるベースプレート取り付け方法。





基礎はクレーンの構造コンポーネントであり、後で完成する個別の土木工事項目ではありません。{0}}ベースプレートの寸法、アンカー ボルト パターン、埋め込みの深さ、およびコンクリートの仕様は、基礎を注入するか既存のスラブを穴あけする前に、確認された荷重ケース - の定格アウトリーチでの垂直荷重、水平せん断および転倒モーメント - から導き出す必要があります。設置後、クレーンを使用する前に、コラムの鉛直、ジブの回転クリアランス、トロリーの移動、およびホイストの動作を検証する必要があります。また、定期検査は該当する現地の吊り上げ装置の要件に従う必要があります。-





フロアジブクレーンとは何ですか？

フロア ジブ クレーンは、独自のベースプレートと専用のコンクリート基礎に固定された支柱を備えた回転式片持ち昇降システムで、既存の構造物や可動ベースに依存する壁{0}}設置型、梁設置型、- 設置型のポータブル ジブ クレーンとは区別されます。

床置き型ジブクレーンと床置き型ジブクレーンの違いは何ですか?

どちらも、柱が建物の壁、梁、柱ではなく、それ自体の基礎に固定されているジブ クレーンを指します。

床置き型ジブクレーンには専用の基礎が必要ですか?

はい。ベースプレートは、垂直荷重、水平せん断力、および転倒モーメントを、特定の容量とアウトリーチの組み合わせに合わせてサイズ設定された基礎に伝達する必要があります。このクラスのクレーンの不安定性の最も一般的な原因は、小さすぎる基礎または未検証の基礎です。

床置き型ジブクレーンは既存のスラブに設置できますか?

既存のスラブの厚さ、コンクリートのグレード、鉄筋が計算された反応に対して適切であることが検証されていれば、それは可能です。既存の床がこの要件を満たせない場合は、代わりに鋳込み基礎またはスリーブインサート基礎を使用する必要があります。{1}

床置き型ジブクレーンはどのような能力と到達距離をカバーできますか?

この製品クラスの構成は通常、定格容量が 125 kg ～ 5,000 kg、到達距離が 2 m ～ 10 m に及び、到達距離の設定が長くなると、許容容量が低くなります。特定の組み合わせは基礎設計と照らし合わせて確認する必要があります。

床置き型ジブクレーンではどのタイプのホイストが使用できますか?

電気チェーン ホイスト、ワイヤ ロープ ホイスト、または手動チェーン ブロックをジブ アームに取り付けることができ、定格容量、必要な吊り上げ速度、任務分類、低ヘッドルーム ジブ プロファイルの下で利用可能なヘッドルームに応じて選択できます。-
